半导体光刻核心工艺:YES TA系列HMDS蒸汽预处理系统解析

时间：2026-06-17来源：点击次数：0次

在半导体制造全流程中，光刻是决定芯片良率、线宽精度的核心工序。光刻胶与晶圆基底的附着力，更是重中之重 —— 附着力不足会直接引发光刻胶翘起、图案变形、侧向蚀刻、图形剥落等问题，轻则返工耗时耗料，重则造成整片晶圆报废，大幅拉高生产成本。

自上世纪 70 年代起，HMDS（六甲基二硅氮烷）就成为业界主流的光刻胶附着力促进剂。而传统旋涂、轨道涂布等液态 HMDS 工艺，逐渐暴露出耗材量大、表面稳定性差、均匀度不足、安全风险高等短板。在此背景下，YES TA Series HMDS 真空固化 / 蒸汽预处理系统凭借一体化真空工艺、超长表面稳定性、超低耗材、高安全性等优势，成为半导体晶圆厂、高校实验室、科研机构替代传统液态 HMDS 工艺的优选方案，重新定义了光刻前道预处理标准。

一、关于YES（Yielding Engineering System,Inc.）

YES（Yield Engineering Systems，Inc.）是用于转换表面、材料和界面的高科技、高性价比设备的领先先进制造商。该公司的产品线包括真空固化炉、化学气相沉积（CVD）系统和等离子蚀刻工具，这些工具可用于半导体晶片、半导体和MEMS器件、生物传感器和医疗基材的精确表面改性和薄膜涂层。2020年12月3日宣布签署与Gaia Science Pte Ltd.新加坡迹亚国际有限公司及其子公司上海迹亚国际（Gaia China Co., Ltd）在东南亚和中国大陆销售和维修YES设备合作协议以扩大YES在全球的影响力。

二、工艺核心原理：从根源解决晶圆亲水难题

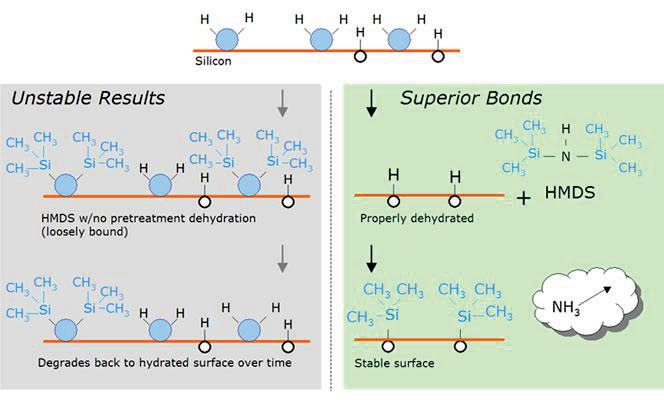

晶圆表面天然存在羟基与吸附水，呈现亲水性，而光刻胶为疏水材质，二者结合力极差。TA 系列系统依托真空一体化脱水 + HMDS 气相沉积双重工艺，从化学层面改造晶圆表面特性：

真空深度脱水：设备在同一密闭腔室内完成高温真空烘烤，将晶圆预热至工艺温度，彻底去除表面束缚水与游离水汽，杜绝水分对后续工序的干扰，从源头规避光刻缺陷。
气相化学反应改性：真空环境下 HMDS 充分汽化，均匀扩散至晶圆全域，与氧化硅表面发生化学反应，将亲水的硅羟基转化为强疏水的三甲基硅氧烷基。反应后晶圆表面形成稳定化学键，既能牢牢锁住光刻胶，又能在数周内维持化学稳定性，大幅延长工艺窗口期。

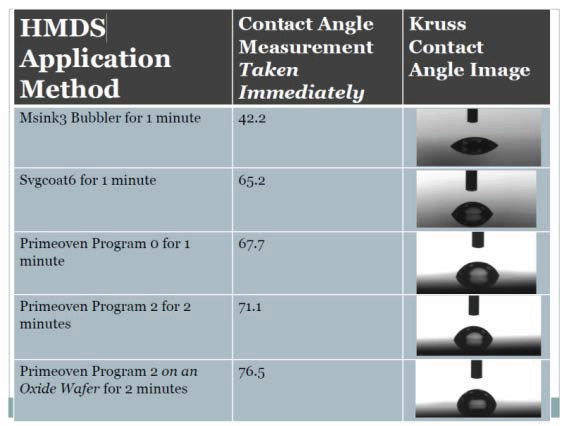

对比传统工艺，经 TA 系列处理后的晶圆水滴接触角可达 70°-76.5°，远高于旋涂、鼓泡槽等液态工艺（42°-65.2°），疏水性能与附着能力实现质的飞跃。

三、四大核心优势，碾压传统 HMDS 工艺

结合加州大学伯克利分校、德克萨斯大学达拉斯分校等多所权威院校的长期测试数据，以及晶圆厂实际量产验证，TA 系列真空蒸汽预处理系统的综合性能全面领先传统旋涂、轨道涂布工艺：

✅ 优势 1：表面稳定性拉满，告别频繁返工

这是 TA 系列最突出的亮点。长期监测数据显示：

·传统旋涂 HMDS 工艺处理的晶圆，仅 3 天接触角就会跌至合格阈值以下，表面快速返潮；

·TA 系列蒸汽预处理后的晶圆，接触角可稳定保持两周以上，部分工况下数周内性能无明显衰减。

稳定的表面特性，彻底解决了工序间隔时间受限的问题，有效减少光刻返工，为产线流转、批量生产提供充足缓冲空间，显著提升整体产能与良率。

✅ 优势 2：耗材锐减，降本效果显著

HMDS 属于高价且具有致癌性的化学品，传统液态工艺药液损耗极大。TA 系列采用密闭气相工艺，耗材用量实现断崖式下降：处理多达 200 片晶圆，整体 HMDS 消耗量不足 1 毫升，相比 SVG 涂布机轨道、旋涂工艺，化学品成本大幅缩减，长期使用可创造可观经济效益。同时设备搭载智能化药剂管理模块，精准控量，进一步避免浪费。

✅ 优势 3：全域均匀覆盖，适配亚微米高精制程

在 0.18μm 及以下亚微米、深沟槽、MEMS 立体结构等高端制程中，传统液态涂覆易出现边缘不均、沟槽覆盖不全等问题。TA 系列依托真空环境，HMDS 蒸汽可无死角渗透晶圆表面、深沟槽与立体结构，全片接触角均匀性控制在 ±3° 以内，图案复刻精度更高，杜绝底切、边缘毛刺等光刻缺陷，完美适配先进制程的严苛要求。

✅ 优势 4：一体化密闭工艺，安全与洁净双保障

工序集成：脱水烘烤、HMDS 蒸汽灌注、腔体吹扫全部在同一真空腔室内完成，晶圆全程不接触外界大气，杜绝二次吸水、粉尘污染，工艺一致性更强。
人身安全：整套设备完全密闭运行，操作人员全程零接触 HMDS 有毒蒸汽，规避化学品吸入、皮肤接触等安全风险，远优于开放式液态作业环境。
环保洁净：工艺结束后通过多次真空 + 氮气吹扫，彻底抽除腔室内残留 HMDS 蒸汽与副产物，尾气集中处理，绿色合规。

四、全系列机型解析，适配多场景需求

TA Series 针对不同晶圆尺寸、产能需求、应用场景推出标准化机型，覆盖研发小批量生产到大批量量产全场景，主流型号如下：

310TA适配最大200mm 晶圆，最高工艺温度可达 160℃，机身紧凑，操作便捷，主打高校实验室、研发中心、小批量试产场景，性价比突出，也是科研机构的主流选型。
58TA（经典款）支持300mm 大尺寸晶圆，最高工艺温度 180℃，批量处理能力更强，是晶圆厂量产线的主力机型。设备支持并行处理不同尺寸晶圆，批量吞吐能力优异，设备稼动率超 99%，可靠性经过全球产线长期验证。

附加功能：全系机型均兼容图像反转工艺，可借助配套工艺实现负性光刻图形制备，一机多用，拓展设备应用边界，提升设备综合利用率。

五、标准化工艺流程，简单易落地

以经典的 YES-58TA 为例，整套工艺为全自动闭环流程，无需人工干预，分为四大步骤，循环逻辑清晰、参数可控：

吹扫净化（PURGE）：设备启动后，多次执行真空抽取 + 高纯氮气回填，快速排净腔室内氧气、水汽与杂质，同时预热晶圆至设定工艺温度，搭建洁净真空环境。
蒸汽灌注（PROCESS STEP）：将腔室真空度降至 1Torr，开启蒸汽阀导入 HMDS 蒸汽，使其与晶圆表面充分反应。裸硅晶圆标准灌注时长为 5 分钟，时长可根据基材类型、工艺要求灵活调节。
抽离排空（EVACUATION）：反应完成后持续抽真空，配合氮气循环吹扫，彻底移除腔室内未反应的 HMDS 蒸汽与反应副产物，避免残留污染下一批次产品。
常压释放（VENT）：向腔室通入氮气恢复常压，流程结束，即可取出晶圆，进入下一光刻工序。

*工艺优化小贴士：基于统计设计实验（DOE）验证，蒸汽灌注时长是影响接触角的核心参数，其次为温度与时长的协同作用，工艺人员可通过微调两大参数，快速匹配不同基材的最优工艺方案。
