利用藻酸盐明胶通过3D生物打印制备心脏补丁

本研究聚焦于利用藻酸盐 – 明胶（AlgGel）水凝胶通过 3D 生物打印技术制备心脏补丁，评估其可打印性、培养耐久性、细胞活力、心肌收缩性及内皮细胞网络形成能力。使用 REGEMAT3D、INVIVO、BIO X 三种挤出式生物打印机，对比 AlgGel 与明胶甲基丙烯酰（GELMA）水凝胶，发现 AlgGel 打印精度（45%）显著高于 GELMA（25%，p<0.05），形状保真度相近（92% vs 96%，p=0.36）；AlgGel 补丁中位耐久性为 14 天（IQR 10-27），单层结构、移动干扰及添加 AlloECM 会降低耐久性，而生物打印机类型和细胞内容物影响较小。细胞在打印后 28 天仍存活（活力约 53%），BIO X 打印的小鼠心肌球状体补丁在 7-13 天开始收缩，游离内皮细胞可形成类血管网络。研究建议，移植最佳时间为打印后 14 天左右，以平衡组织成熟与补丁完整性。

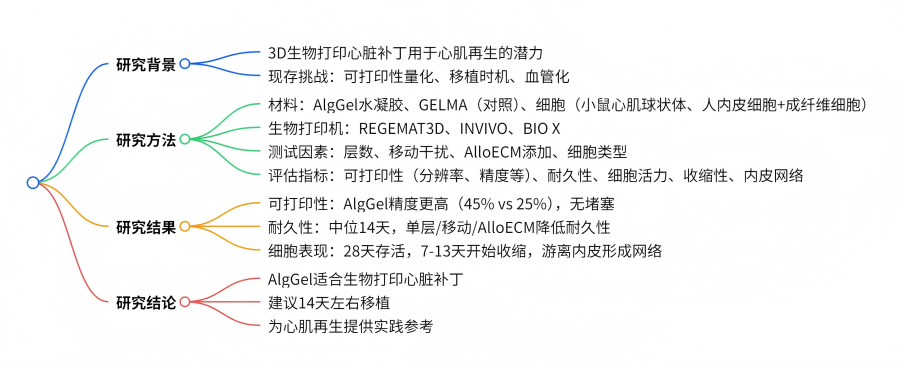

思维导图

研究背景

3D 生物打印心脏补丁是心肌再生的潜在手段，但存在可打印性量化、移植最佳时机确定及促进血管化等挑战。本研究旨在评估基于藻酸盐 – 明胶（AlgGel）水凝胶的 3D 生物打印心脏补丁的可打印性、培养耐久性、细胞活力及内皮细胞网络自组织能力。

二、研究方法

1、材料与制备

• 水凝胶：AlgGel（4mg 藻酸盐 + 8mg 明胶 / 100ml 培养基）、GELMA（10% w/v，含 LAP，作为对照）、AlloECM（添加至 AlgGel，浓度 5/30mg/ml）。
• 生物墨水：混合 AlgGel 与小鼠心肌球状体（约 40 个 / 补丁）或人冠状动脉内皮细胞（HCAECs）+ 成纤维细胞（HDFs，比例 2:1），每补丁含约 20,000 HCAECs+10,000 HDFs 或 160,000 小鼠心肌细胞。

生物打印机：CELLINK BIO X（挤出式）。

了解更多——CELLINK BIOX

2、测试指标与分组

• 可打印性：分辨率（线径 200-700μm）、打印精度（网格空方块保留率）、形状保真度（28 天空方块保留率）、可挤出性（滴液 / 堵塞情况）。
• 耐久性：监测补丁 disintegration 时间，测试层数（单层 vs 双层）、移动干扰（最小化移动 vs 常规）、AlloECM 添加的影响。
• 细胞评估：28 天活 / 死染色（Calcein-AM/ EthD）、收缩活性观察（7-28 天）、CD31 染色评估内皮网络。

三、研究结果

可打印性对比（AlgGel vs GELMA）

1、耐久性结果

• 单层 AlgGel 中位耐久性 3 天（IQR 2.5-4），显著低于双层（28 天，IQR 19-28，p<0.05）。
• 最小化移动可延长耐久性至 66 天（2/13 补丁失效）。
• 添加 AlloECM 后，23/23 补丁均在 < 1 天内 disintegration。
• 总体表现：AlgGel 补丁中位耐久性 14 天（IQR 10-27，n=59），GELMA（对照）28 天内均完整（p<0.05）。
• 影响因素：
• 生物打印机类型和细胞内容物（含细胞 vs 无细胞）对耐久性影响较小（p=0.93；p=0.17）。

2、细胞活力与功能

• 活力：28 天时，人游离细胞活力约 53%（活 / 死比 2.3）；小鼠心肌球状体活 / 死比 9:1。
• 收缩性：BIO X 打印的小鼠心肌球状体补丁在 7-13 天开始收缩，平均 258 次 / 分钟，28 天仍保持活性。
• 内皮网络：游离 HCAECs 在 28 天形成含管腔样结构的网络（CD31 + 结构中位长 88μm，宽 37μm）；球状体中内皮细胞迁移有限，网络形成不显著。

四、研究结论

• AlgGel 水凝胶适合 3D 生物打印心脏补丁，具有较高打印精度和适宜的耐久性。
• 移植最佳时机为打印后 14 天左右，此时组织已部分成熟且补丁完整性较好。
• 明确了降低耐久性的关键因素（单层、移动、AlloECM），为优化生物打印流程提供参考。

关键问题：

问题：AlgGel 与 GELMA 水凝胶在可打印性上的核心差异是什么？这些差异对心脏补丁制备有何意义？
答案：核心差异体现在打印精度（AlgGel 45% vs GELMA 25%，p<0.05，高 1.7 倍）和可挤出性（AlgGel 无喷嘴堵塞但有滴液，GELMA 每 6 补丁堵塞 1 次）；形状保真度相近（92% vs 96%，p=0.36）。意义在于 AlgGel 更易精准制备符合设计的补丁结构，且减少因堵塞导致的材料浪费和流程中断，更适合心脏补丁的标准化生产。

问题：哪些因素会显著影响 AlgGel 心脏补丁的耐久性？这些发现对临床移植前的培养管理有何启示？
答案：显著降低耐久性的因素包括：①单层结构（中位 3 天 vs 双层 28 天，p<0.05）；②培养中的移动干扰（如换液、显微镜观察）；③添加 AlloECM（<1 天 disintegration）。启示在于：需采用双层结构制备补丁；培养中应最小化移动（如缓慢换液、减少转移）；避免添加 AlloECM，以确保补丁在移植前（建议 14 天左右）保持完整性。

问题：生物打印的心脏补丁中，细胞的功能表现（收缩性和内皮网络形成）有何特点？这对心肌再生应用有何暗示？
答案：功能表现特点：①收缩性：小鼠心肌球状体补丁在 7-13 天开始收缩，速率 258 次 / 分钟，且持续至 28 天，表明心肌细胞功能正常；②内皮网络：游离内皮细胞可自组织形成含管腔样结构的网络，而球状体中内皮细胞迁移和网络形成有限。暗示：采用游离内皮细胞更利于构建血管网络，支持补丁内细胞存活；心肌球状体可提供收缩功能，两者结合或可优化心脏补丁的修复效果，为心肌再生提供兼具收缩和血供潜力的移植物。

关注我们了解更多内容

上海迹亚国际商贸有限公司

Gaia China Co.,Ltd.

电话：13818732961/18201779599

邮箱：info@gaiachina.com.cn

网址：http://www.gaiachina.com.cn

地址：上海市闵行区七莘路108广场南楼2705室
