Femto Science等离子体处理 PDMS 效果不稳定的原因

在材料表面处理领域，PDMS（聚二甲基硅氧烷）凭借优异特性被广泛应用，但某大学研究团队却遇到了头疼问题：相同等离子体处理后，TFC膜的接触角波动极大，从小于10°的强亲水性到大于60°的中度疏水性不等，最初大家都怀疑是等离子体设备出了故障。

一、问题根源：不是设备，是材料的 "特性"

深入排查后发现，问题核心并非等离子体系统，而是PDMS 本身的疏水恢复现象。

PDMS 表面天然呈疏水状态，接触角较大。

氧气等离子体处理会在其表面生成羟基、羧基等极性官能团，让表面瞬间变为强亲水性，接触角大幅下降。但 PDMS 的聚合物链具有高柔韧性，会随时间重新取向，导致表面逐渐恢复疏水状态，接触角也随之上升。

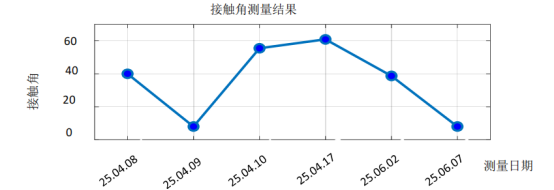

客户的数据恰好印证了这一规律：处理后立即测量，接触角小于 10°；延迟5-20 分钟测量，接触角约40°；延迟数十分钟以上测量，接触角可达55-60° 以上。

二、解决方案：固定时间间隔，问题迎刃而解

找到根源后，解决思路并非维修设备，而是优化测试流程：

与研究人员协作，明确规定等离子体处理与接触角测量的固定时间间隔。

开展专项培训，向用户普及 PDMS 的疏水恢复特性，帮助其理解流程规范的重要性。

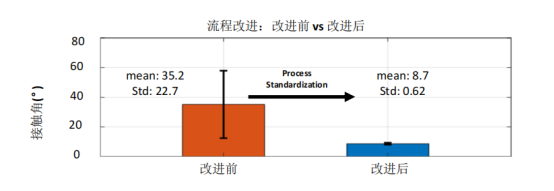

改进效果立竿见影：改进前接触角均值 35.2°，标准差高达 22.7；改进后均值 8.7°，标准差仅 0.62，数据一致性大幅提升，证明设备运行始终稳定。

三、从客户投诉到业务资产的蜕变

这次故障排除带来了多重业务价值：

提升客户信任：不仅解决问题，更以工艺专家的身份提供科学支撑，超越单纯的硬件供应商定位。

沉淀知识库：该案例成为内部重要参考，可主动为同类研究领域客户提供预判支持。

构建竞争优势：证明企业价值不仅在于提供设备，更在于交付可靠的整体工艺解决方案。

PDMS 表面处理的稳定性难题，最终靠对材料特性的深刻理解和流程优化破解。这也提醒我们，很多技术故障并非硬件问题，而是对材料行为规律的认知不足。如果你的团队也在进行等离子体表面处理相关研究，不妨关注材料的时间依赖性特性，科学规范测试流程。

关注我们了解更多内容

Femto Science中国授权经销商：

上海迹亚国际商贸有限公司

Gaia China Co.,Ltd.

电话：13818732961/18201779599

邮箱：info@gaiachina.com.cn

网址：http://www.gaiachina.com.cn

地址：上海市闵行区七莘路108广场南楼2705室
