Femto Science等离子体技术重塑二维器件制备工艺
时间：2025-10-10来源 ：点击次数：59次
在二维器件制备领域，总有一些“看不见的阻碍” 让科研人员头疼不已。这些被称为 “隐形敌人” 的问题，看似微小，却能直接决定器件的性能与制备成败。今天，我们就来深入拆解这些挑战，并看看 Femto Science 如何用创新技术给出完美解决方案。
一、二维器件制备的 3 大 “隐形敌人”，个个致命
二维材料（如石墨烯）的优异性能，需要在制备过程中实现完美附着与转移才能发挥。但实际操作中，3 个核心问题常成为 “绊脚石”：
1. 微观污染：看不见的残留物，毁了材料附着
衬底表面看似干净，实则可能残留隐形有机污染物或微小粉尘颗粒（尺寸可小至纳米级）。这些“隐形杂质” 会直接阻碍二维材料与衬底的完美贴合，导致转移后出现 “气泡” 或褶皱。别小看这些物理缺陷 —— 它们会严重降低器件的电学性能，甚至让原本合格的器件彻底失效。
2. 失控的表面能：亲疏水性失衡，工艺直接 “翻车”
二维材料的成功转移，依赖于衬底表面状态的精准控制：该亲水时要亲水，该疏水时要疏水。一旦表面能失控（比如该亲水却呈现强疏水性），就会导致“湿法转移” 等关键工艺失败。更麻烦的是，这种失控还会让工艺重复性大幅下降，同样的操作流程，却可能得到完全不同的结果。
3. 可重复性差：手动操作 “看经验”，批量生产难实现
目前很多实验室仍依赖手动清洁衬底，这种方式高度依赖操作人员的技能的熟练度，环境温度、湿度的微小变化也会影响结果。最终导致的问题是：同一批次的器件性能参差不齐，不仅成为可靠研究的“瓶颈”，更无法满足未来大批量制造的需求 —— 毕竟工业生产需要的是稳定、统一的标准流程。

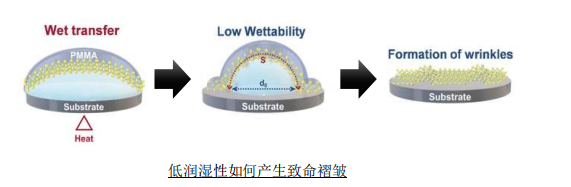

二、案例直击：疏水性表面如何让“湿法转移” 彻底失败？
光说理论不够直观，我们来看一个真实的“翻车案例”：在 “湿法转移” 过程中，疏水性（低润湿性）表面是如何一步步制造致命缺陷的。
当衬底表面呈疏水性时，水无法在 PDMS 印章与衬底之间均匀铺展，形成的水膜厚薄不均。随着水膜蒸发，会产生强大的毛细作用力 —— 这种力看似无形，却能像 “看不见的手” 一样，牵拉、拉伸脆弱的二维材料。最终的结果是什么？材料表面出现大量褶皱、甚至裂纹，这些可不是 “外观问题”，而是会直接破坏器件电学通路的 “致命伤”，让整个转移过程前功尽弃。
三、Femto Science 破局：原位等离子体处理，一次解决所有问题
面对这些棘手挑战，Femto Science 的 “原位等离子体处理技术” 给出了颠覆性解决方案，核心逻辑是 “清洁 + 增强附着” 双管齐下：

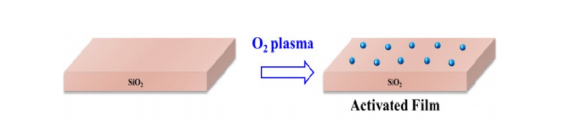

1. 核心机制：氧等离子体的 “双重魔法”

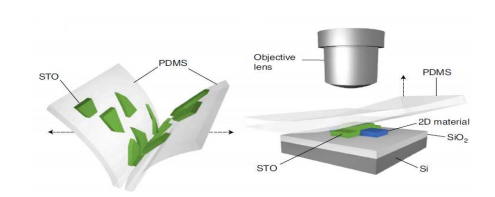

该技术不单独处理衬底或材料，而是对“衬底 + 二维材料 + PDMS 印章” 整个堆叠结构，直接进行氧等离子体处理。这一步操作有两个关键作用：
深度清洁：氧等离子体能在原子层面“冲刷” 界面，彻底去除残留的有机污染物、微小粉尘，让界面达到 “原子级洁净”；
增强附着：处理后，二维材料与衬底的附着力显著提升，避免转移时出现气泡或脱落。最终实现的效果是：PDMS 印章能顺利剥离，二维材料完美 “贴附” 在衬底上，无任何物理缺陷。
2. 应用场景：助力复杂异质结构制备
在更复杂的二维器件制备（如异质结构构建）中，等离子体处理更是关键一步。多项研究论文明确指出：使用 Femto Science 的设备（如早期的 CUTE-1MPR，现升级为 CIONE4-LF），对衬底进行 5 分钟氧等离子体处理，就能为后续精细转移提供稳定基础 —— 这一步是实现复杂结构、高性能器件的 “前提保障”。
四、关键成果：从“宏观完美” 到 “原子级洁净”
技术好不好，成果说了算。Femto Science 的等离子体处理技术，带来了3个维度的突破性成果：
1. 宏观转移：大面积单晶薄片“零缺陷”
经过处理后，大面积二维单晶薄片能实现成功转移，且表面无任何褶皱、裂纹等常见缺陷。要知道，在传统工艺中，大面积转移的“缺陷率” 一直是难以攻克的难题，而这项技术直接将其降至“零”。
2. 表面拓扑：超平滑界面，符合高性能需求
原子力显微镜（AFM）扫描显示：转移后的衬底表面超平滑，台阶边缘清晰规整，完全没有转移过程中的损伤痕迹。这种 “拓扑结构完美” 的表面，是制备高性能二维器件的核心基础 —— 毕竟，再优异的材料，也需要平整的 “舞台” 才能发挥作用。
3. 界面洁净：TEM证实“原子级干净”
最有说服力的证据来自截面透射电子显微镜（TEM）：图像清晰显示，二维材料与衬底的层间界面 “洁净无残留”。这直接证明了氧等离子体工艺的有效性 —— 它不仅去除了表面杂质，更实现了 “界面级” 的深度清洁。
五、技术对比：亲水性 vs 疏水性，差的不只是 “接触角”
为什么等离子体处理能解决问题？关键在于它能精准调控衬底的表面状态。我们用一组数据直观对比：
表面状态 | 接触角 | 表面能 | 工艺影响 |
疏水性（处理前） | 大（>90°） | 低 | 水膜铺展不均，转移失败风险高 |
亲水性（处理后） | 小 | 高 | 水膜均匀，转移成功率大幅提升 |
从数据能看出：等离子体处理的核心，是将表面从“疏水性” 转为 “亲水性”，不仅改变了接触角，更通过提升表面能，从根本上解决了 “润湿性失效” 问题。更重要的是，它将表面清洁度从 “常规洁净” 升级为 “原子级洁净”—— 这正是高性能二维器件与普通器件的 “分水岭”。
六、结语：基础工艺，才是前沿研究的“胜负手”
在二维器件研究中，很多人关注材料本身的创新，却容易忽视“表面处理” 这类基础工艺。但正如 Femto Science 的案例所证明的：前沿研究的成功，往往取决于这些 “看不见的细节”。
那些残留的有机污染物、失控的表面能、不稳定的工艺重复性，看似是“小问题”，却是制约器件性能的 “大瓶颈”。而 Femto Science 的等离子体技术，正是抓住了这一核心，用 “原子级” 的解决方案，为二维器件制备扫清了障碍。

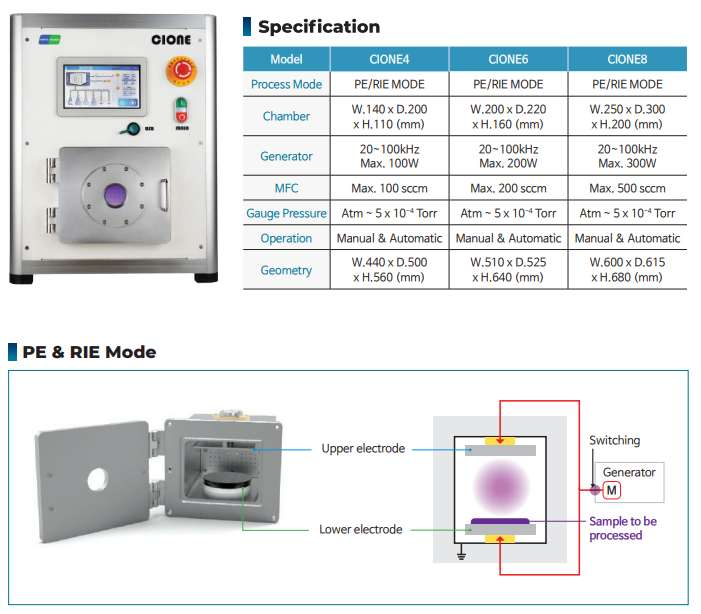

如果你也在二维器件领域深耕，不妨关注 Femto Science 的 CIONE 系列设备（CIONE4/6/8），从基础工艺入手，让你的研究少走弯路。毕竟，解决了 “隐形敌人”，才能让二维材料的潜力真正释放。
